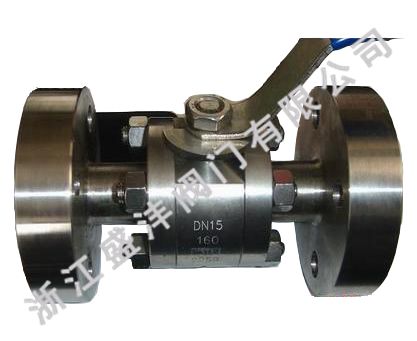

法蘭鍛鋼球閥(fa) Q41F-1500LB-RTJ產品特點
1、本產品所有部件均為鍛件
2、采用下裝式閥桿,設(she)備倒密封結(jie)構
3、采用鑲嵌(qian)式閥座(zuo),閥座(zuo)背(bei)后設(she)備O型圈,確保(bao)介(jie)質(zhi)不外(wai)漏
4、密封面(mian)采用尼龍1010,它的磨擦(ca)系數通常(chang)為巴氏合金的1/3，因此它是一種自然(ran)滑(hua)性材(cai)料。但抗彎曲強度和沖擊強度及較高的延性，與(yu)金屬不相上下。
法蘭鍛鋼球(qiu)閥(fa) Q41F-1500LB-RTJ主要參數：
1、工作壓力：1.0Mpa-42.0Mpa。
2、工作溫度：-46+550℃。
3、驅動方式：手(shou)動、蝸輪、氣動、電動等。
4、連接方式：法蘭、焊接、對(dui)焊、承插焊、等(deng)。
5、制造標(biao)(biao)準：國標(biao)(biao)GB、JB、HG，美標(biao)(biao)API、ANSI，英標(biao)(biao)BS，日本JIS、JPI等。
6、閥體材(cai)質(zhi)：鑄鋼(gang)、碳(tan)鋼(gang)、WCB、WC6、WC9、20#、25#、鍛鋼(gang)、A105、F11、F22、不銹(xiu)鋼(gang)304，304L，316、316L、鉻鉬(mu)鋼(gang)、低溫鋼(gang)、鈦合金鋼(gang)等。
法蘭鍛鋼球(qiu)閥 Q41F-1500LB-RTJ主要零件材料
零件名稱 | 閥體 | 法蘭 | 閥座閥桿、球 | 密封圈 | 雙頭螺栓 | O形圈 |
材料 | 45 | 35 | 2Crl3 | 尼龍 1010 | 35CrMO | 丁晴橡膠 |
法蘭鍛鋼球閥 Q41F-1500LB-RTJ主要(yao)性能規范
型號 | Q41N-160 | Q41N-320 | Q61N-160 | Q61N-320 | |
公稱壓(ya)力 PN(MPa) | 16.0 | 32.0 | 16.0 | 32.0 | |
試驗壓力 | 殼體 | 24.0 | 48．O | 24.0 | 48.0 |
密封(液) | 17.6 | 35.2 | 17.6 | 35.2 | |
密封(氣) | 0.6 | ||||
適用溫度 | -40～80 | ||||
適用介質 | 水、油品、氦、氫(qing)、氨等(deng) | ||||
法蘭鍛鋼球閥(fa) Q41F-1500LB-RTJ主(zhu)要外(wai)形尺寸和重量
型號 | 公稱通徑DN(mm) | 尺寸(mm) | 重量 (kg) | ||||||
L | L1 | D | D1 | H | Lo | 16.MPa | 32.0MPa | ||
Q41F-1500LB | 10 | 150 | 60 | 90 | 18 | 58 | 220 | 4 | 4.5 |
15 | 170 | 70 | 100 | 23 | 62 | 220 | 4.5 | 5 | |
20 | 190 | 80 | 110 | 29 | 7S | 250 | 6.5 | 7 | |
25 | 205 | 95 | 115 | 36 | 80 | 250 | 8 | 9 | |
32 | 230 | 110 | 150 | 43 | 96 | 300 | 16 | 18 | |
40 | 260 | 120 | 170 | 49 | 111 | 400 | 22.5 | 24 | |
50 | 330 | 140 | 200 | 61 | 128 | 400 | 35 | 38 | |
65 | 360 | 150 | 225 | 80 | 180 | 500 | 48 | 52 | |
80 | 380 | 160 | 270 | 105 | 200 | 600 | 67 | 72 | |
100 | 430 | 188 | 320 | 118 | 245 | 800 | 116 | 124 | |
